Az alacsony feszültségű kapcsolóberendezések kulcsfontosságú szerepet játszanak az elektromos áramelosztó rendszerekben, biztosítva az elektromos áram biztonságos és hatékony szabályozását alacsony feszültségű szinten. Vezető beszállítóként aAlacsony feszültségű kapcsolóberendezés, jól ismerem az alapvető rendszereket alkotó főbb összetevőket. Ebben a blogbejegyzésben az alacsony feszültségű kapcsolóberendezések kulcsfontosságú elemeibe fogok beleásni, elmagyarázva funkcióikat és fontosságukat.
Áramköri megszakítók
Az alacsony feszültségű kapcsolóberendezések talán legismertebb alkatrészei a megszakítók. Úgy tervezték, hogy megvédjék az elektromos áramköröket a túláram, rövidzárlat vagy túlterhelés okozta károktól. Amikor abnormális áram folyik át az áramkörön, a megszakító automatikusan kiold, megszakítva az elektromos áramlást, és megakadályozza a berendezés további károsodását és a lehetséges veszélyeket, például tüzet.
Az alacsony feszültségű kapcsolóberendezésekben többféle megszakítót használnak, beleértve a miniatűr megszakítókat (MCB) és az öntött házas megszakítókat (MCCB). Az MCB-ket általában kis elektromos áramkörök védelmére használják lakossági és kiskereskedelmi alkalmazásokban. Kompakt méretűek és viszonylag kis áramerősséget is képesek kezelni. Az MCCB-k ezzel szemben robusztusabbak és nagyobb áramot is képesek kezelni. Általában ipari és kereskedelmi környezetben használják, ahol nagyobb elektromos terhelések vannak jelen.
Kontaktorok
A kontaktorok olyan elektromechanikus eszközök, amelyek az áramkörben az elektromos áram áramlásának szabályozására szolgálnak. Gyakran használják motorokkal, fűtőberendezésekkel és más elektromos terhelésekkel együtt. A kontaktor egy tekercsből és egy sor érintkezőből áll. Amikor a tekercs feszültség alatt van, mágneses mezőt hoz létre, amely összehúzza az érintkezőket, lezárja az áramkört és lehetővé teszi az áram áramlását. Amikor a tekercs feszültségmentes, az érintkezők kinyílnak, megszakítva az áram áramlását.
A kontaktorokat nagyáramú kapcsolási műveletek kezelésére tervezték, és különféle méretben és besorolásban kaphatók. Megbízható és hatékony módot biztosítanak az elektromos berendezések vezérlésére, és távirányíthatóak, így alkalmasak automatizálási rendszerekre is.
Relék
A relék hasonlóak a kontaktorokhoz, de különböző célokra használják őket. Míg a kontaktorokat főként teljesítménykapcsolásra használják, addig a reléket vezérlési és védelmi funkciókra. A relé egy elektromágneses kapcsoló, amely kis vezérlőáramot használ egy nagyobb terhelési áram kapcsolására.
Az alacsony feszültségű kapcsolóberendezésekben sokféle relé használható, mint például a hőrelék, a túláram relék és az alacsony feszültségű relék. A hőrelék a motortekercsek hőmérsékletének figyelésével védik a motorokat a túlmelegedéstől. A túláram relék érzékelik a túlzott áramerősséget az áramkörben, és kioldhatják a megszakítót a berendezés védelme érdekében. Az alacsony feszültségű relék figyelik az áramkör feszültségszintjét, és leválaszthatják a terhelést, ha a feszültség egy bizonyos szint alá csökken.
Gyűjtők
A gyűjtősínek vezetőképes rudak vagy szalagok, amelyeket az elektromos energia elosztására használnak a kapcsolóberendezésen belül. Magas elektromos vezetőképességük miatt rézből vagy alumíniumból készülnek. A gyűjtősínek közös csatlakozási pontként szolgálnak a kapcsolóberendezésben lévő összes bejövő és kimenő áramkör számára, lehetővé téve az elektromos energia hatékony átvitelét.
A megfelelő gyűjtősín-kialakítás elengedhetetlen a kapcsolóberendezés biztonságos és megbízható működéséhez. A gyűjtősínek mérete a rajtuk átfolyó maximális áramerősségtől, valamint a környezeti hőmérséklettől és egyéb környezeti tényezőktől függ. A gyűjtősínek szigetelve vannak, hogy megakadályozzák a rövidzárlatokat és biztosítsák a kapcsolóberendezésen dolgozó személyzet biztonságát.
Tokozások
Az alacsony feszültségű kapcsolóberendezések burkolata többféle célt szolgál. Mindenekelőtt fizikai védelmet nyújt a belső alkatrészeknek, védve azokat a portól, nedvességtől és mechanikai sérülésektől. Másodszor, segít megelőzni a véletlen érintkezést a feszültség alatt álló részekkel, csökkentve az áramütés kockázatát.
A házak jellemzően fémből, például acélból vagy alumíniumból készülnek, és úgy tervezhetők, hogy megfeleljenek a különböző környezetvédelmi és biztonsági követelményeknek. Különböző típusú házak léteznek, beleértve a nyitott típusú, a fémlemezes - zárt és az öntött - műgyanta - szigetelt házakat. A burkolat kiválasztása az alkalmazástól és a vevő egyedi igényeitől függ.
Biztosítékok
A biztosítékok az alacsony feszültségű kapcsolóberendezések másik fontos elemei. Úgy tervezték, hogy megvédjék az elektromos áramköröket azáltal, hogy megolvasztják és megszakítják az áramkört, amikor túlzott áram folyik rajtuk. A biztosítékok egy biztosítékelemből, amely általában alacsony olvadáspontú fémből készülnek, és egy biztosítéktartóból állnak.
Ha az áramkörben hiba lép fel, a túlzott áram felmelegíti a biztosítékot, ami megolvad és megszakítja az áramkört. A biztosítékok egyszerű, megbízható és költséghatékony védelmi eszközök. Ha azonban egy biztosíték kiolvadt, ki kell cserélni, ami bizonyos alkalmazásoknál hátrányt jelenthet.
Hangszer transzformátorok
A műszertranszformátorokat elektromos mennyiségek, például feszültség és áram mérésére használják a kapcsolóberendezésben. A műszertranszformátoroknak két fő típusa van: áramváltók (CT) és feszültségtranszformátorok (VT).
Az áramváltók arra szolgálnak, hogy az áramkörben a nagy áramot alacsonyabb, mérhető értékre csökkentsék. Sorba vannak kötve az áramkörrel, és mérőműszerek, relék és egyéb vezérlőeszközök áramellátására szolgálnak. Ezzel szemben a feszültségtranszformátorokat arra használják, hogy az áramkörben a magas feszültséget alacsonyabb, biztonságos értékre csökkentsék mérési és szabályozási célokra. Az áramkörrel párhuzamosan kapcsolódnak.
Vezérlő és védelmi panelek
A vezérlő- és védőpanelek az alacsony feszültségű kapcsolóberendezések idegközpontját képezik. Ezekben találhatók a vezérlőeszközök, mint például a kapcsolók, gombok és jelzőfények, valamint a védelmi relék. A vezérlőpanel lehetővé teszi a kezelő számára a kapcsolóberendezés és a csatlakoztatott elektromos berendezések működésének indítását, leállítását és működésének felügyeletét.
A védőpanel viszont folyamatosan figyeli az áramkör elektromos paramétereit, és hiba esetén megteszi a megfelelő intézkedéseket. Kioldhatja a megszakítót, riasztást küldhet, vagy egyéb védelmi funkciókat hajthat végre az elektromos rendszer biztonságának és megbízhatóságának biztosítása érdekében.
A minőségi alkatrészek fontossága
Mint aAlacsony feszültségű kapcsolóberendezésbeszállító, megértem a kiváló minőségű alkatrészek felhasználásának fontosságát termékeinkben. A kapcsolóberendezések teljesítménye és megbízhatósága nagymértékben függ az egyes alkatrészek minőségétől. A gyengébb minőségű alkatrészek gyakori meghibásodásokhoz, megnövekedett karbantartási költségekhez és akár biztonsági kockázatokhoz is vezethetnek.
Ezért alkatrészeinket neves gyártóktól szerezzük be, és szigorú minőség-ellenőrzési teszteknek vetjük alá őket, mielőtt kapcsolóberendezéseinkben felhasználnák őket. Gondoskodunk arról is, hogy kapcsolóberendezéseinket a nemzetközi szabványoknak és előírásoknak megfelelően tervezzék és gyártsák a legmagasabb szintű biztonság és teljesítmény biztosítása érdekében.
Kapcsolódó termékek

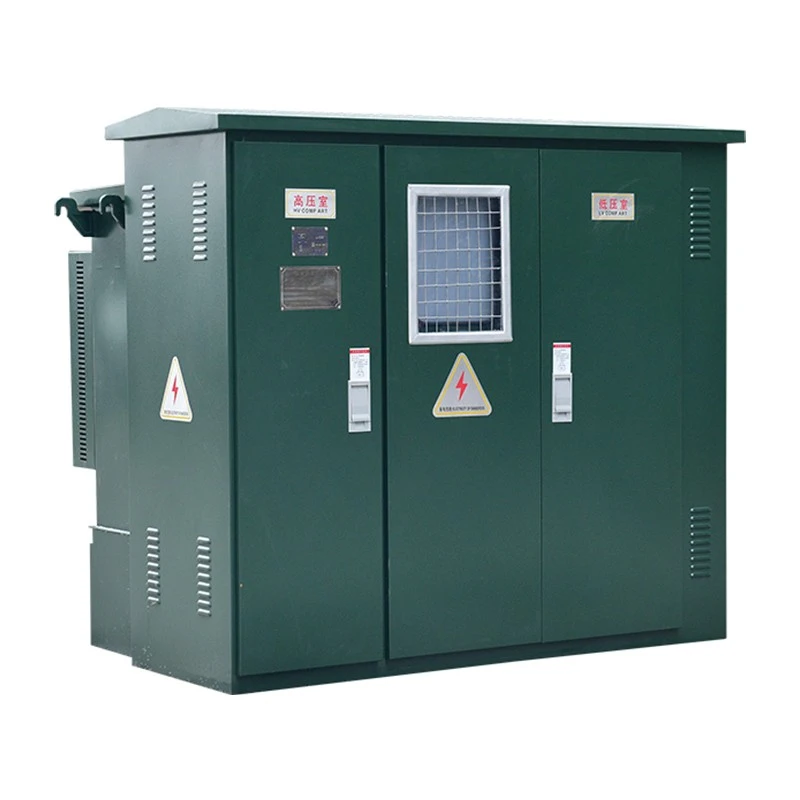

Az alacsony feszültségű kapcsolóberendezések mellett számos kapcsolódó terméket is kínálunk, mint plKihúzható gyűrűs főegység,Gázszigetelt középfeszültségű kapcsolóberendezés,Doboz típus Alállomás, ésNagyfeszültségű hajtómű. Ezeket a termékeket úgy tervezték, hogy együtt dolgozzanak egy átfogó elektromos áramelosztási megoldás érdekében.
Kapcsolatfelvétel a beszerzéssel kapcsolatban
Ha a kiváló minőségű alacsony feszültségű kapcsolóberendezések vagy bármely kapcsolódó termékünk piacán keres, örömmel megbeszéljük igényeit. Szakértői csapatunk részletes termékinformációkkal, műszaki támogatással és versenyképes árakkal tud szolgálni. Legyen Ön egy kisvállalkozás, aki egyszerű kapcsolóberendezési megoldást keres, vagy egy nagy ipari vállalkozás, aki komplex áramelosztó rendszerre szorul, nálunk megvan az Ön igényeinek megfelelő szakértelem és termékeink.
Hivatkozások
- Dugan, McGranaghan és Beaty "Elektromos áramelosztási kézikönyv".
- Különböző iparági szakértők által készített "Kézikapcsolók kézikönyve".
- A Nemzetközi Elektrotechnikai Bizottság (IEC) szabványai az alacsony feszültségű kapcsolóberendezésekre vonatkozóan.
